電子制造業對元件質量的要求日趨嚴格，外觀缺陷可能直接影響產品性能與可靠性。在這一背景下，CCD視覺檢測設備逐漸成為電子元件質檢環節的標準配置。
一、電子元件檢測的特殊挑戰
電子元件具有體積小、精度高、批量大等特點。引腳變形、焊點不良、表面劃痕等缺陷往往以微米級尺度存在，傳統人工檢測難以保證檢出率。同時，SMT產線的高速運轉要求檢測節拍與生產速度匹配，人工方式在效率層面已無法滿足現代制造需求。
二、CCD視覺檢測的技術適配性

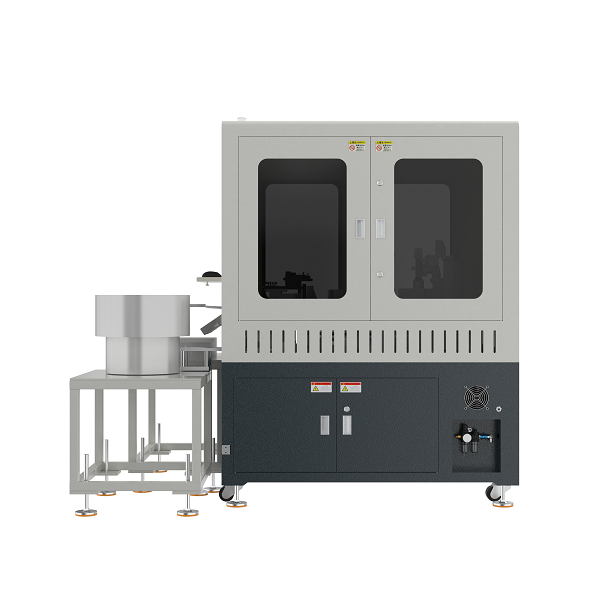

CCD視覺檢測設備針對電子元件特性進行了專門優化。高分辨率工業相機可清晰呈現元件細節，多光源組合設計有效消除反光干擾，多角度拍攝確保缺陷無遺漏。系統能夠自動識別短路、斷路、偏移、缺失等常見不良類型，檢測速度可達每秒數十件，實現效率與精度的雙重提升。
三、廠家選擇的核心考量
電子制造企業引入視覺檢測設備，主要基于三方面價值：一是降低質量風險，減少因外觀不良導致的客戶退貨；二是節約人力成本，緩解招工難、培訓周期長等問題；三是實現數據追溯，為工藝改進提供量化依據。這些實際效益推動了視覺檢測在行業的普及應用。
四、技術演進趨勢
隨著電子元件向微型化方向發展，視覺檢測技術也在持續升級。更高像素的成像器件、更智能的圖像算法、更靈活的機械結構，使設備能夠適應01005規格元件乃至更小尺寸的檢測需求。對于追求質量穩定性的電子廠家而言，視覺檢測已成為產線建設的必要投入。
東莞市佼佼者自動化設備有限公司是一家專業的自動化視覺檢測設備生產廠家，專注于研發、生產、銷售外觀檢測設備、外觀缺陷檢測設備、視覺檢測設備、視覺篩選機、光學篩選機、影像篩選機、光學影像檢測設備、AOI視覺檢測設備、產品表面劃痕檢測設備、產品外觀尺寸視覺檢測機等檢測設備。廣泛應用于電子元器件、精密五金、汽車零部件、塑膠制品、磁性材料、新能源電池、半導體芯片、醫療器械、航空航天、軍工制造等多個行業，可滿足不同場景的高精度視覺檢測需求。我們竭誠歡迎新老客戶蒞臨考察、洽談合作，為您提供一站式自動化視覺檢測解決方案！
